Złączki pneumatyczne ADLER – szybkozłączki, trójniki, dwójniki, łączniki

Jak dobrać złączki do pneumatyki

Złączki to newralgiczny element instalacji pneumatycznej. To od nich zależy szczelność, stabilne ciśnienie na narzędziu i realny przepływ powietrza. Jeśli kompresor dobija zbyt często, a klucz udarowy traci moc, przyczyną bywa właśnie wąskie gardło w postaci zbyt małych przekrojów lub źle dobranych redukcji.

Najważniejsze kryteria doboru

• Rozmiar gwintu – najczęściej spotkasz 1/4, 3/8 oraz 1/2. Im większy przepływ ma zasilić układ, tym częściej warto iść w większy przekrój.
• Typ gwintu W/Z – W oznacza gwint wewnętrzny, Z oznacza gwint zewnętrzny. Dobierz zgodnie z elementem, do którego się wkręcasz.
• Rodzaj elementu – trójniki i dwójniki do rozdziału, nyple i złączki proste do łączenia odcinków, redukcje do przejść między średnicami.
• Materiał – mosiądz i stal/ocynk są typowym wyborem do warsztatu; ważna jest odporność na korozję i trwałość gwintu.
• Szczelność połączeń – przy gwintach stosuj uszczelnienie (np. taśma PTFE) i dokręcaj z wyczuciem, aby nie uszkodzić gwintu.

Dlaczego warto trzymać standard w całej instalacji

Mieszanie przypadkowych rozmiarów i przejściówek zwiększa liczbę połączeń, a więc ryzyko nieszczelności. Lepiej zaplanować instalację tak, aby kluczowe odcinki miały spójny przekrój, a redukcje stosować tylko tam, gdzie to konieczne. Efekt to stabilniejsze ciśnienie, mniej strat i wygodniejsza praca.

Kompletowanie stanowiska pneumatycznego

Jeśli budujesz stanowisko od zera, złączki to dopiero początek. Do poprawnej pracy pneumatyki zwykle potrzebujesz także filtracji, przygotowania powietrza oraz osprzętu do kompresora. Zobacz powiązane działy:

• Armatura pneumatyczna – zawory, reduktory, elementy sterujące i odcinające.
• Filtry do kompresorów – filtracja i ochrona narzędzi przed wodą oraz zanieczyszczeniami.
• Akcesoria do kompresorów – przewody, szybkozłącza, osprzęt do pracy na stanowisku.

Wskazówka praktyczna

Dobierając złączki pod narzędzia pneumatyczne, patrz nie tylko na ciśnienie maksymalne kompresora, ale na realny przepływ i spadki w instalacji. W wielu zastosowaniach warsztatowych przejście na większy przekrój w krytycznych punktach daje bardziej odczuwalną poprawę niż sama regulacja ciśnienia.

FAQ

Co oznacza W i Z w nazwie złączki?

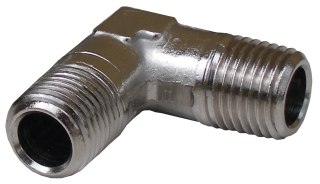

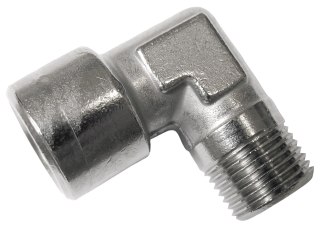

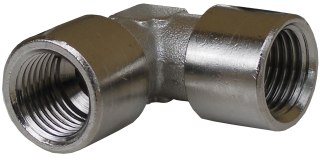

W = gwint wewnętrzny (żeńskie), Z = gwint zewnętrzny (męskie). Przykład: „1/4'' W” wkręcisz na króciec 1/4'' Z.

Jak dobrać rozmiar gwintu: 1/4, 3/8 czy 1/2?

Dobieraj gwint do instalacji i urządzenia (kompresor, reduktor, filtr, rozdzielacz). W pneumatyce warsztatowej najczęściej spotkasz 1/4''. 3/8'' i 1/2'' stosuje się częściej przy większych przepływach i instalacjach stacjonarnych.

Czy szybkozłączki są uniwersalne?

Nie zawsze. Oprócz gwintu liczy się standard wtyku/gniazda (typ profilu). Jeśli mieszasz różne standardy szybkozłączy, elementy mogą nie pasować mimo tego samego gwintu.

Co jest ważniejsze: gwint czy średnica węża?

Muszą się zgadzać oba parametry: gwint (np. 1/4'' W/Z) oraz średnica pod przewód (np. króciec/choinka 8 mm, 10 mm, 12 mm). Gwint dobiera się do urządzenia, a średnicę pod przewód do węża.

Trójnik, dwójnik, redukcja – do czego służą?

• Dwójnik – rozdział na dwa wyjścia (najczęściej w linii).
• Trójnik – rozdział/połączenie w układzie „T”.
• Redukcja – przejście między różnymi gwintami (np. 1/4'' ↔ 3/8'').

Jak uniknąć nieszczelności na złączkach?

Stosuj właściwe uszczelnienie połączeń gwintowanych (np. taśma PTFE lub uszczelniacz do gwintów), dokręcaj z wyczuciem i sprawdź, czy gwinty nie są uszkodzone. Nieszczelność często wynika z braku uszczelnienia lub pomylenia W/Z.

Czy złączki pasują do kompresorów ADLER?

Pasują, jeśli zgadza się gwint oraz standard szybkozłącza (jeśli dotyczy). W razie wątpliwości dobieraj złączkę po parametrach: W/Z + rozmiar gwintu + typ wtyku.
